Новая аккумуляторная батарея для хранения энергии, алюминиевая пластина с жидкостным охлаждением
| Item: | Пластина жидкостного охлаждения батареи ESS | Specificationss: | По вашим чертежам |
| Testings: | Испытание под водой, испытание на разрыв, испытание в солевом тумане, испытание на азот и гелий и т. | Battery cells: | Призматическая ячейка для нижнего охлаждения, Цилиндрическая ячейка: 1865, 21700, 32700, 4680, 4695 |
| Supported Service: | Все-в-одном дизайн, тепловое моделирование, распределение поля потока... | Packaging: | Экспортированный деревянный пакет |
| Process technology: | Штамповка, экструзия, штамповка, гибка, сварка, пайка | Key words: | Пластина жидкостного охлаждения батареи, пластина водяного охлаждения для призматического элемента, |
| Applications: | Охлаждение аккумулятора электромобиля, охлаждение аккумулятора ESS, охлаждение IGBT | CNC centre: | ДА |
| High Light: | Пластина жидкостного охлаждения батареи ESS,охлаждающая пластина батареи ESS,алюминиевая пластина жидкостного охлаждения |
||

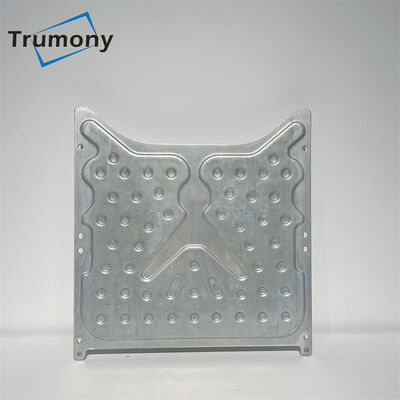

Новая аккумуляторная батарея для хранения энергии, алюминиевая пластина с жидкостным охлаждением
Основная цель BTMS — поддерживать аккумуляторную систему в оптимальном температурном диапазоне и обеспечивать равномерное изменение температуры в аккумуляторных модулях.Управление температурным режимом батареи является критически важной операцией в ESS/EV.Преимущества решения жидкостного охлаждения заключаются в высокой скорости теплопередачи, позволяющей аккумулятору выдерживать большие импульсы мощности и эффективной однородности температуры.
Trumony является экспертом в области управления температурным режимом и занимается не только проектированием и разработкой систем жидкостного охлаждения, но и поставщиком материалов, компонентов и сборок для жидкостного охлаждения.В частности, это детали теплообменника аккумуляторной батареи, детали теплообмена аккумуляторной батареи, детали теплообмена с высоким тепловым потоком и новые детали теплообмена с жидкостным охлаждением, узел жидкостного охлаждения силовой батареи (холодная пластина или колено, коробка, чиллер, соединения, трубопроводы, теплопроводящие силиконовые прокладки), бытовые энергоаккумуляторы (холодильные плиты или колена, муфты, трубопроводы, вентиляторы, теплопроводящие силиконовые прокладки, конденсаторы, расширительные баки, электромагнитные клапаны, водяные насосы, инверторы), промышленные энергоаккумуляторы ( пластина жидкостного охлаждения + лоток или встроенный лоток, трубопровод, охладитель воды, теплопроводящая силиконовая прокладка).
| Вещь | Штампованная алюминиевая охлаждающая пластина для ESS |
| Технические характеристики | Согласно вашему модулю (макс. 1,6*2,3 м) |
| Технология обработки | Экструзия, сварка, пайка, штамповка, штамповка, склеивание валком.. |
| Сопутствующие товары | TIM (материал терморегуляции), вход/выход, быстроразъемное соединение, насос, трубопроводы и т. д. |
| Приложения | Охлаждение аккумуляторной батареи электромобиля, жидкостное охлаждение аккумуляторной батареи, бытовое хранение энергии, промышленное хранение энергии и т. Д. |
Тестовая способность:
|
Испытание химического состава |
ДА |
|
Физический тест и тест оптики |
ДА |
|
Испытание на шероховатость и испытание на твердость |
ДА |
|
Испытание на удлинение |
ДА |
|
Испытание соляным туманом |
ДА |
|
Взрывной тест |
ДА |
|
Тест азота и гелия |
ДА |
|
Испытание на сопротивление потоку |
ДА.Испытание на коррозию внутри и снаружи |
|
Проверка напряжения |
ДА |
|
Испытание под водой |
ДА.Проверить герметичность сварки |
Химический состав
| сплав | Си | Fe | Cu | Мн | мг | Кр | цинк | В | Ти |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0,95(Si+Fe) | 0,05~0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05~0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Он может быть настроен в соответствии с запросом клиентов!
Механические свойства
| сплав | Характер | Предел прочности | предел текучести | Удлинение |
| 1050 | О/Ф/H111/H112 | ≥65МПа | ≥200 МПа | ≥25% |
| 1100 | О/Ф/H111/H112 | ≥75 МПа | ≥200 МПа | ≥25% |
| 3102 | О/Ф/H111/H112 | ≥75 МПа | ≥200 МПа | ≥25% |
| 3003 | О/Ф/H111/H112 | ≥75 МПа | ≥200 МПа | ≥25% |
Часто задаваемые вопросы
В: Какую охлаждающую пластину для батареи вы можете предоставить?
А:
1) Штампованная охлаждающая пластина для призматических элементов/аккумуляторов.
2) Змеевидная трубка для цилиндрических ячеек, таких как большие ячейки 21700, 18650, 3270, 4680.
3) Штампованная трубка с коллектором для аккумуляторной батареи.
4) Охлаждающая пластина для нагрева/охлаждения.
5) Холодильная плита СТП.
6) Холодная пластина с ЧПУ
Q: Какой метод обработки технологии?
A: У нас есть линия пайки, линия штамповки, линия экструзии и линия обработки рулонной кости.Также доступен центр ЧПУ.
В: Если у нас нет дизайна, можете ли вы помочь с дизайном?
О: Да, мы можем!У нас сильная и опытная команда дизайнеров.Поддерживаются расчеты путей потока, тепловое моделирование, механическое моделирование и оптимизация конструкции.Пожалуйста, поделитесь с нами вашим подробным проектом, service8@trumony.com, мы будем рады сделать DFM для вас.
Q: Как быстро вы можете сделать прототип?
О: около 3-5 недель.Точное время выполнения зависит от вашего дизайна и производственного процесса.
Жидкостная охлаждающая пластина с высокой теплопроводностью и индивидуальным дизайном канала потока
Введение продукции: Наша высокопроизводительная жидкостная охлаждаемая пластина специально разработана для центров обработки данных ИИ, серверов с высокой плотностью и высоких требований охлаждения теплового потока.Это эффективное и низкосопротивление жидкость охлаждения решения для стабилизации раб...
Низкое давление падает на заказ CNC обработанная жидкая холодная пластина для центра обработки данных и промышленного оборудования
Описание продукта Разработанная для высокопроизводительных сценариев теплового управления, эта специальная обработанная с помощью ЧПУ жидкая холодная плита имеет полностью настраиваемую внутреннюю структуру канала, включая дополнительный микроканал,Змеиный путьПо сравнению с традиционным воздушным о...
Высокопроизводительная алюминиевая жидкостная пластина охлаждения для систем терморегулирования и охлаждения силовых аккумуляторных батарей электромобилей
Название продукта: Надежная алюминиевая пластина жидкостного охлаждения с пайкой для силовых аккумуляторных систем электромобилей и гибридных электромобилей Введение продукта: Наша пластина жидкостного охлаждения представляет собой высоконадежное решение для управления тепловым режимом, специально р...
Высокопроизводительная пластина жидкостного охлаждения из алюминия 3003 для аккумуляторных блоков электромобилей
Наименование продукта:Высокопроизводительная 3003 алюминиевая жидкая охлаждающая плита для аккумуляторных пакетов электромобилей Введение продукции: Наша жидкая охлаждающая плита специально разработана для аккумуляторов электромобилей, основного компонента теплового управления для решения проблемы р...
