Подробная информация о продукте:
|
| вещь: | Алюминиевый водяной змеевик | Технические характеристики: | как ваш чертеж |
|---|---|---|---|
| Фиксированная длина: | в вашу просьбу | Тестирование: | Испытание под водой, испытание на разрыв, испытание на азот и гелий и т. д. |
| Гальванические элементы: | 18650, 21700, 32700, 4680, 4695... | обслуживание: | Проектирование, тепловое моделирование, распределение поля потока... |
| Упаковка: | Экспортированный деревянный пакет | Способ обработки: | Штамповка, экструзия, штамповка, гибка, сварка, пайка, резка |
| Ключевые слова: | Змеевидная трубка, змеевидная охлаждающая лента, алюминиевая трубка для теплопередачи, алюминиевые т | Приложения: | Аккумулятор электромобиля (различные автомобили EV), аккумулятор ESS, охлаждение IGBT |
| Высокий свет: | Трубка водяного охлаждения для хранения энергии,Алюминиевая труба водяного охлаждения,Змеевидная трубка водяного охлаждения |
||

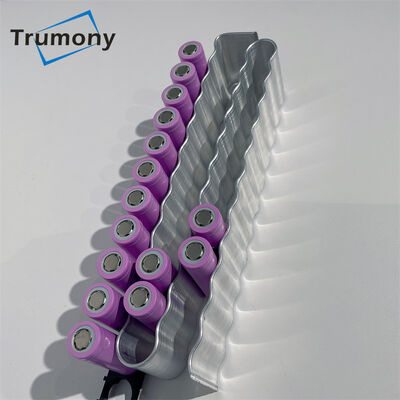

Трубка водяного охлаждения охладителя с большой площадью контакта для накопления энергии
Производительность силовой батареи тесно связана с температурой батареи.Чтобы максимально продлить срок службы элемента питания и получить максимальную мощность, аккумулятор необходимо использовать в указанном диапазоне температур.В принципе, в диапазоне от -40°C до +55°C реальная температура аккумуляторной батареи находится в работоспособном состоянии.Жидкостная система охлаждения — лучший способ поддерживать стабильную температуру аккумуляторных батарей.
Trumony — профессиональная компания по управлению температурным режимом с многолетним опытом.Мы реализовали множество проектов: у нас есть хорошие решения для цилиндрических ячеек, для призматических ячеек, а также для пакетной упаковки.
| Экструзия | ДА | собственный пресс-центр |
| ЧПУ | ДА | собственный центр ЧПУ |
| Штамповка | ДА | макс 1,6*2,3 м |
| Пайка | ДА | автоматическая линия пайки |
Функции:
* Варианты дизайна:
1) Штамповочная охлаждающая пластина
Он используется для призматических элементов и аккумуляторов, решения для нижнего и бокового охлаждения;
2) Змеевидная охлаждающая лента
Применяется для цилиндрических ячеек: 18650, 21700, 3270, 4680 и др.;
3) Микроканальная трубка с коллектором
Для бокового или нижнего охлаждения аккумуляторной батареи;
4) Охлаждающая плита для склеивания рулонов;
5) Пластина для сварки трением с перемешиванием
Он имеет более простой процесс сварки, более высокую эффективность производства, более высокую прочность сварного шва и позволяет избежать таких проблем, как поры и утечка жидкости при высокотемпературной сварке плавлением.
Наши преимущества:
1. Опыт интеграции коллекторов, трубок и термоматериалов интерфейса
2. Опыт проектирования и изготовления крупногабаритных плит
3. Моделирование помогает спроектировать проточный канал для перепада давления, расхода и распределения тепла.
4. Материал с высокой коррозионной стойкостью и низкой проводимостью для охлаждения аккумуляторов.
5. Гибкие конструктивные решения для всех видов батарей.
Тестовая способность:
|
Испытание химического состава |
ДА |
|
Физический тест и тест оптики |
ДА |
|
Испытание на шероховатость и испытание на твердость |
ДА |
|
Испытание на удлинение |
ДА |
|
Испытание соляным туманом |
ДА |
|
Взрывной тест |
ДА |
|
Тест азота и гелия |
ДА |
|
Испытание на сопротивление потоку |
ДА.Испытание на коррозию внутри и снаружи |
|
Проверка напряжения |
ДА |
|
Испытание под водой |
ДА.Проверить герметичность сварки |
Химический состав
| сплав | Си | Fe | Cu | Мн | мг | Кр | цинк | В | Ти |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0,95(Si+Fe) | 0,05~0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05~0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Он может быть настроен в соответствии с запросом клиентов!
Механические свойства
| сплав | Характер | Предел прочности | предел текучести | Удлинение |
| 1050 | О/Ф/H111/H112 | ≥65МПа | ≥200 МПа | ≥25% |
| 1100 | О/Ф/H111/H112 | ≥75 МПа | ≥200 МПа | ≥25% |
| 3102 | О/Ф/H111/H112 | ≥75 МПа | ≥200 МПа | ≥25% |
| 3003 | О/Ф/H111/H112 | ≥75 МПа | ≥200 МПа | ≥25% |
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:
Вопрос: вы торговая компания или производитель?
О: Да, мы фабрика с более чем 10-летней историей в этой отрасли.
Q: Какой метод обработки технологии?
A: У нас есть линия пайки, линия штамповки, линия экструзии и линия обработки рулонной кости.Также доступен центр ЧПУ.
В: Если у нас нет дизайна, можете ли вы помочь с дизайном?
О: Да, мы можем!У нас сильная и опытная команда дизайнеров.Поддерживаются расчеты путей потока, тепловое моделирование, механическое моделирование и оптимизация конструкции.Пожалуйста, поделитесь с нами вашим подробным проектом, service8@trumony.com, мы будем рады сделать DFM для вас.
Q: Как быстро вы можете сделать прототип?
О: около 3-5 недель.Точное время выполнения зависит от вашего дизайна и производственного процесса
