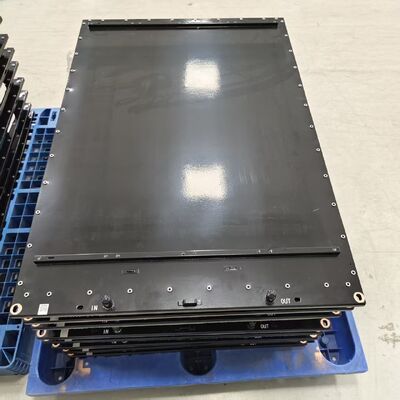

IP67 Алюминиевая батарея Нижний корпус с интегрированным жидким охлаждением
| Process: | Пайка,штамповка,Rverting | Shape: | Настроить |
| Warranty: | 1 год | surface treatment: | Анодирующ, покрытие порошка |
| High Light: | IP67 корпус батареи из алюминия,нижняя пачка батареи с жидкостным охлаждением,водонепроницаемый корпус батареи с охлаждением |
||
Разработанный компанией Trumony Aluminum Limited, этот нижний корпус для батарей использует многопроцессный подход к производству алюминия, который придает приоритет эффективности производства и постоянному качеству.Вместо обычной стальной сварки или дорогостоящей полной обработки, мы используем высокоточную штамповку для основной структуры подноса, а затем процесс вакуумного сварки, чтобы создать герметичную, интегрированную жидкую охлаждающую пластину.Для сборки многослойных конструктивных арматур без тепловых искажений используется самопробивающее нитье (SPR), в то время как процесс пенообразования полиуретаном (ПУ) обеспечивает превосходную амортизацию вибраций и предотвращение конденсации.Электростатическое покрытие порошковым покрытием обеспечивает отличную изоляцию и коррозионную устойчивостьЭто решение для корпуса отвечает требованиям североамериканских коммерческих и коммунальных проектов хранения энергии, предлагая идеальный баланс тепловых характеристик, легкого дизайна,и масштабируемость массового производства.
В критически важных хранилищах энергии, распространенные сбои часто начинаются снизу. низкие нижние корпуса приводят к трем основным рискам:
· Тепловое распространение: без интегрированного охлаждения тепло накапливается между клетками, ускоряя деградацию и создавая опасности для безопасности.
· Проникновение в окружающую среду: пыль, солевые спреи и стоячая вода коррозию стальных корпусов и вызывают земляные разломы, особенно на прибрежных или пустынных объектах.
· Структурная усталость: постоянные вибрации во время транспортировки и сейсмические явления могут срывать обычные сварные стальные подносы, что ухудшает целостность упаковки.
Стандартный корпус аккумулятора просто не может соответствовать требовательному жизненному циклу в 10+ лет, ожидаемому североамериканскими разработчиками проектов и владельцами активов.
· Встроенная галерея жидкостного охлаждения: каналы потока серпентинов обрабатываются с помощью CNC в толстую алюминиевую основной пластину, что позволяет напрямую контактировать с тепловым интерфейсом модуля.Это гарантирует, что температуры ячейки остаются в тесном диапазоне ± 2 °C.
· Монолитное уплотнение с помощью FSW: сварка с помощью трения создает соединение твердого состояния, более прочное, чем сам исходный материал, без металлических наполнителей или пористости.герметичность IP67 без обслуживания на всей лотке.
· Легкость без жертв: используя алюминий 6061-T6, мы обеспечиваем ту же механическую прочность, что и сталь, при менее чем половине веса, снижая расходы на доставку и облегчая установку.
· Жизненный цикл без коррозии: с покрытием для преобразования хромата и дополнительной электрофоретической краской корпус выдерживает более 1000 часов испытаний соляным спреем,идеально подходит для морского и влажного континентального климата.
· Поддержка инженерных разработок на заказ: присылайте нам свой макет модуля, и мы оптимизируем схему охлаждения, монтажные начальники и позиции входа кабеля.Производство алюминия в Trumony's обеспечивает постоянную, высококачественный продукт.
| Положение | Параметр / Описание |
|---|---|
| Основные материалы | 3003 / 3003MOD / 6061 Сплав алюминия |
| Процесс формирования подносов | Высокоточная прогрессивная штамповка |
| Соединение охлаждающей пластины | Вакуумная сварка (CAB ′ сварка в контролируемой атмосфере) |
| Структурное собрание | Самопробивающийся нить (SPR) и буровые винты для потока (необязательно) |
| Изоляция и амортизация | Полиуретан с закрытыми ячейками (PU) пена на месте |
| Поверхностная отделка | Электростатическое порошковое покрытие (изоляционное, варианты RAL) |
| Защита от проникновения | IP67 / IP6K9K (покрытие порошковым покрытием + дизайн пенового уплотнения) |
| Совместимость с охладителем | Водно-гликольные, диэлектрические жидкости |
| Целостность охлаждающего канала | Испытание утечки гелиевой масс-спектрометрии < 1×10−7 mbar·L/s |
| Устойчивость к солевым спреям | ≥ 1500 часов (по ASTM B117, с порошковым покрытием) |
| Диэлектрическая прочность | 3000 В постоянного тока (обшивка + изоляция из пены) |
| Конфигурация | Открытия соединителей, отверстия для установки массива ячеек, наклонный дренаж |
| Соответствие | Проектировано в соответствии с UL 1973, UL 9540A, UN 38.3 профилями испытаний |
Применение
1Батарейные пакеты для электромобилей
Наши штампованные холодовые пластины установлены между призматическими или мешковыми модулями для поддержания оптимальной температуры во время движения по шоссе и быстрой зарядки постоянного тока.Высокая плоскость обеспечивает максимальный контакт с поверхностями клеток, в то время как прочные сварные соединения выдерживают годы вибрации и теплового цикла.
2Коммерческое и коммунальное хранение энергии (BESS)
Для контейнерных и шкафных систем хранения, использующих клетки большой емкости.продление срока службы системы до 10 лет, 000 циклов и соответствуют требованиям испытаний безопасности UL 9540A.
3. охлаждение модулей питания IGBT и SiC
Инверторы мощности, контроллеры двигателей и преобразователи возобновляемой энергии требуют компактных холодильных плит, которые справляются с чрезвычайным потоком тепла.Наши плинтусовые штампы увеличивают площадь поверхности прямо под полупроводниковыми подложками, снижая температуру соединения и предотвращая тепловое сжатие.
4Автомобильная вспомогательная электроника
Встроенные зарядные устройства, преобразователи постоянного тока в постоянный ток и вычислительные устройства ADAS также получают выгоду от наших легких штампованных пластинок, которые легко интегрируются в узкие оболочки транспортных средств.
Как это работает
Алюминиевые жидкостные охлаждающие пластины работают по принципу циркуляции жидкости в замкнутом цикле.потоки через сеть штампованных каналов под теплогенерирующими компонентами, поглощает отработанное тепло и выходит через выход к внешнему теплообменнику. The stamping process forms the intricate channel geometry directly into the aluminum sheet — creating raised features like dimples or chevrons that disturb the fluid boundary layer and enhance convective heat transferЗатем накрывающая плита соединяется с помощью непрерывного сварки, где сборка проходит через печь с точно контролируемой температурой и инертной атмосферой.Металл наполнителя для сварки (обычно покрытый слой на листе) плавится и образует металлургическую связь вдоль каждой точки контактаПоскольку каждая плита проходит одинаковую автоматическую обработку, тепловая производительность исключительно стабильна от первой единицы до миллионной.
Как выбрать охлаждающую плиту
1. Тепловая нагрузка и скорость потока: определите общий объем ватт для рассеивания и доступный поток охлаждающей жидкости (L / min). Наши инженеры используют это для расчета требуемого поперечного сечения канала и размера пластины.
2. штампованный против машинного проектирования: для больших объемов (> 5000 единиц / год), штампование предлагает значительные преимущества в расходах и скорости.Мы поможем вам решить, подходит ли ваша геометрия для штамповки или требует гибридного подхода.
3. Выбор шаблона канала: серпентин для простых, недорогих конструкций; многопараллельный для низкого падения давления; ямчатый или упругой для максимальной турбулентности и теплопередачи.Мы рекомендуем модель на основе ваших тепловых симуляционных входов.
4. Защита поверхности: выбирайте на основе химического состава охлаждающего средства и окружающей среды.твердое анодирование добавляет электрическую изоляцию для прямого контакта с ячейками.
5. Схема и объем проекта: поделитесь ожидаемыми ежегодными количествами и целевой датой SOP. Время разработки штамповки обычно составляет 4-6 недель, а образцы вскоре последуют.Мы управляем всем внутри, чтобы ваша программа была на правильном пути..
Мы возвращаем вам всестороннее предложение, включая техническую возможность конструкции, тепловой отчет CFD и прозрачное распределение затрат на прототип, пилот,и фазы массового производства.
Наши инженеры предложат первоначальный дизайн канала потока, а затем, если вы хотите, мы сможем использовать его в качестве источника энергии.запустить симуляции CFD для вашего одобренияМы ведем вас от идеи до серийного производства.
У нас нет фиксированного MOQ для этапа прототипа и NPI (нового продукта). Для массового производства мы работаем гибко с вашими объемами.Мы удобно обрабатываем все от небольших пилотных рейсов до миллионов единиц в год..
Мы используем вакуумную сплавку для высокой целостности соединений и на 100% проверяем каждую отдельную пластину гелийным масс-спектрометром, достигая показателей утечки, более тесных, чем 1×10−9 Pa·m3/s.Дополнительно, мы проводим испытания давления и теплового удара на образцах, проверенных в соответствии с требованиями клиентов.
Да. Наше производство сертифицировано по стандартам ISO 9001 и IATF 16949. Наши материалы и компоненты соответствуют стандартам RoHS, REACH и UL, как требуется вашим продуктом.Мы также имеем опыт в поддержке клиентов через окончательный уровень системы UL 9540A или ООН 38.3 сертификация путем предоставления подробной конструкционной и материальной документации.
Мы поддерживаем нашу профессиональную работу. в редких случаях, когда возникает проблема, мы предоставляем гарантию 5 лет.наша инженерная команда предоставляет анализ причины и работает над его немедленным решениемДля продолжающегося производства, мы ведем полные записи отслеживания, связанные с каждой партией.
